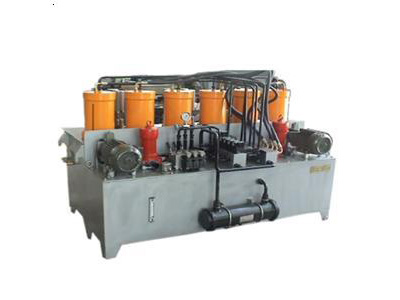

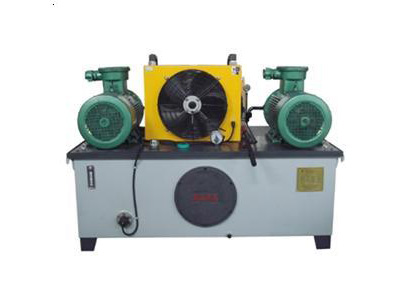

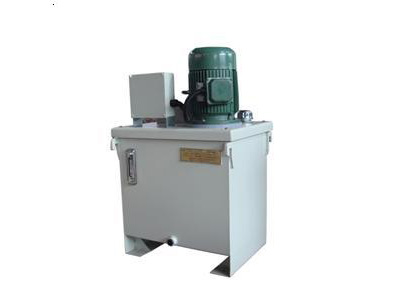

YZ系列液压泵站
![YZ系列液压泵站](/uploads/allimg/180109/1-1P1091A64I95.jpg)
![YZ系列液压泵站](/uploads/allimg/180109/1-1P1091AG2W4.jpg)
![YZ系列液压泵站](/uploads/allimg/180109/1-1P1091AH9347.jpg)
液压泵站结构形式及主要技术参数
结构形式:主要以电机—泵装置的结构形式、安装位置及冷却方式来区分。
按电机—泵装置的结构形式、安装位置可分三种:
1、上置立式:电机—泵装置立式安装在油箱盖板上,主要用于定量泵系统。
2、上置卧式:电机—泵装置卧式安装在油箱盖板上,主要用于变量泵系统,便于流量调节。
3、旁置式:电机—泵装置卧式安装在油箱旁边单独的基础上,旁置式安装备用电机—泵装置,主要用于油箱容积大于250升,电机功率大于7.5千瓦的系统。
按液压泵站的冷却方式可分两种:
1、自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容积小于250升的系统。
2、强迫冷却:采用冷却器进行强制冷却,一般用于油箱容积大于250升的系统。

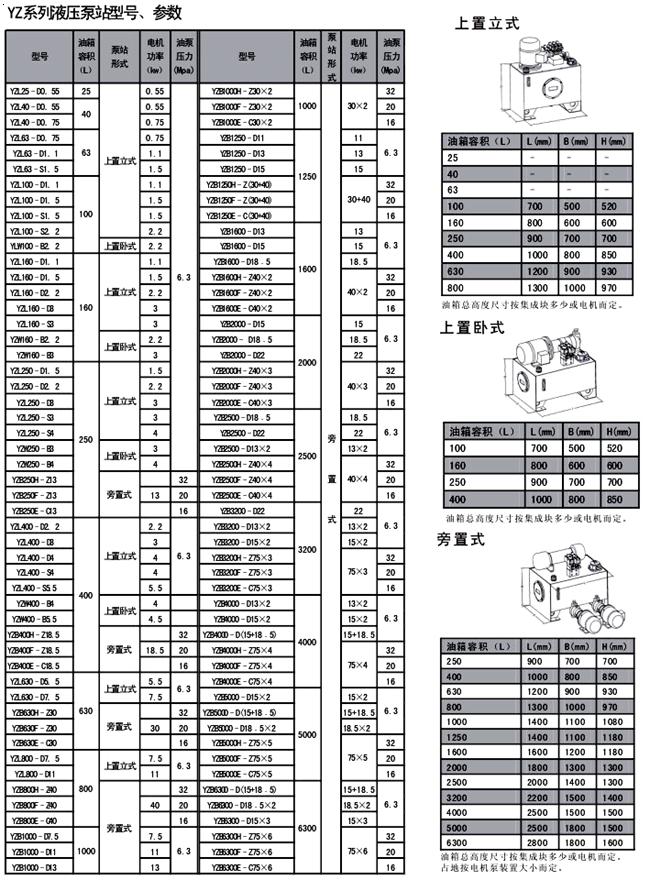

主要技术参数:油箱的有效储存油量及电机功率。

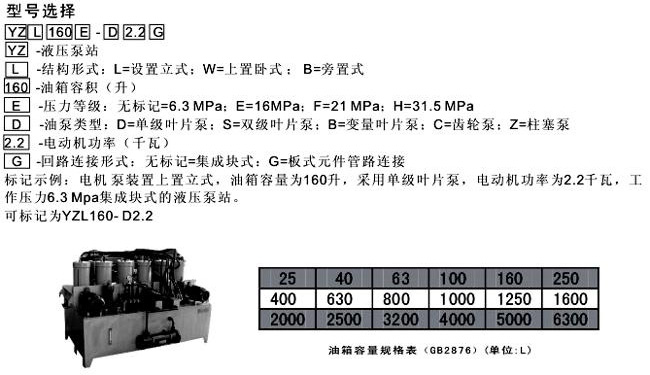

油箱容积共有18种规格,见右表。
液压泵站可根据用户要求及依据工况使用条件做好:
1、按系统配置集成块。
2、可设置冷却器、加热器、蓄能器。
3、可设置电气控制装置。
结构形式:主要以电机—泵装置的结构形式、安装位置及冷却方式来区分。
按电机—泵装置的结构形式、安装位置可分三种:
1、上置立式:电机—泵装置立式安装在油箱盖板上,主要用于定量泵系统。
2、上置卧式:电机—泵装置卧式安装在油箱盖板上,主要用于变量泵系统,便于流量调节。
3、旁置式:电机—泵装置卧式安装在油箱旁边单独的基础上,旁置式安装备用电机—泵装置,主要用于油箱容积大于250升,电机功率大于7.5千瓦的系统。
按液压泵站的冷却方式可分两种:
1、自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容积小于250升的系统。
2、强迫冷却:采用冷却器进行强制冷却,一般用于油箱容积大于250升的系统。
主要技术参数:油箱的有效储存油量及电机功率。
油箱容积共有18种规格,见右表。
液压泵站可根据用户要求及依据工况使用条件做好:
1、按系统配置集成块。
2、可设置冷却器、加热器、蓄能器。
3、可设置电气控制装置。
